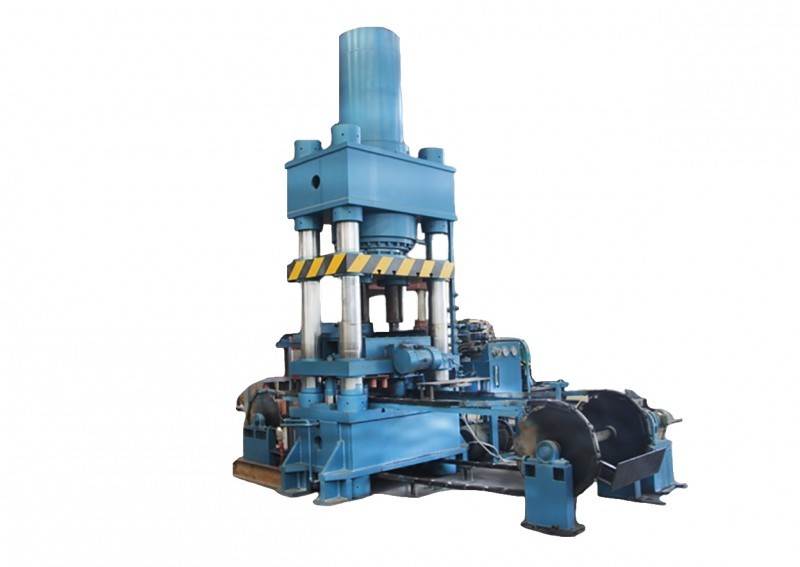

在金屬沖壓、陶瓷壓制等工業場景中，自動油壓機憑借其高精度、高壓力的成型能力，成為核心生產設備。然而，側模外翻作為壓制過程中的典型故障，不僅會導致產品尺寸超差、表面拉痕，嚴重時甚至引發模具崩裂與設備停機。
　　一、側模外翻的力學根源
　　自動油壓機的工作原理基于帕斯卡定律，通過液壓泵將機械能轉化為液壓能，經換向閥調控后驅動油缸活塞運動，通過模具對材料施壓成型。側模外翻的本質是模具在壓制過程中承受的側向分力超出其結構強度，其力學成因可從以下三方面解析：
　　1.液壓系統壓力波動
　　自動油壓機的壓力穩定性直接取決于液壓泵、溢流閥及單向閥的性能。若液壓泵磨損導致輸出壓力波動（如某汽車零部件廠案例中，液壓泵齒輪間隙較大后，系統壓力波動達±15%），或溢流閥調壓彈簧失效引發壓力突升，模具將承受瞬時過載。此外，單向閥密封不嚴會導致保壓階段壓力衰減（如某壓磚機案例中，單向閥內泄漏使壓力從20MPa降至15MPa僅需30秒），迫使模具在反復加載-卸載中疲勞開裂。
　　2.模具結構剛性不足
　　側模外翻的直接誘因是模具導向系統設計缺陷。例如，半導體封裝企業使用的四柱油壓機，其模具導向柱直徑僅Φ50mm，而壓制力達300噸，導致壓制時導向柱彎曲變形量達0.8mm，側模在側向分力作用下外移0.5mm，引發產品邊緣毛刺超標。此外，模具材料選擇不當會降低側?？箯潖姸?，在長期高壓作用下產生塑性變形。
　　3.工藝參數失配

　　壓制速度過快會導致材料流動不均，產生瞬時沖擊力。例如，在粉末冶金企業案例中，將壓制速度從10mm/s提升至20mm/s后，側模所受側向力從5噸增至12噸，超出模具設計承載能力。同時，保壓時間不足會使材料內部應力未充分釋放，在脫模時因彈性回復產生附加側向力。

　　二、側模外翻的典型場景與失效模式
　　1.金屬沖壓場景
　　在汽車覆蓋件沖壓中，側模外翻常表現為拉延筋區域開裂。例如，車型前翼子板沖壓時，因模具R角設計過?。▽嶋HR角0.8mm，設計要求1.2mm），導致材料流動受阻，側模在反復摩擦中溫度升至150℃，硬度從HRC52降至HRC45，在自動油壓機第5000件產品時發生外翻。
　　2.陶瓷壓制場景
　　等靜壓成型中，側模外翻多因自動油壓機軟模與硬模配合間隙過大引發。某瓷盤生產企業案例顯示，當軟模與硬模間隙從0.1mm擴大至0.3mm時，壓制壓力分布不均度從8%升至25%，導致側模在高壓區域承受額外側向力，使產品厚度偏差從±0.2mm擴大至±0.8mm。
　　3.復合材料成型場景
　　在碳纖維預浸料模壓中，側模外翻常與樹脂流動控制相關。某無人機機翼成型案例中，因模具溫度場分布不均，樹脂在高溫區過度流動，導致側模在局部區域承受的側向力激增3倍，引發模具卡死與產品分層。
　　三、系統性解決方案
　　1.液壓系統調控
　　壓力穩定性提升：自動油壓機采用伺服液壓泵替代傳統齒輪泵，可將壓力波動控制在±1%以內。
　　2.模具結構剛性增強
　　導向系統優化：將導向柱直徑較大至壓制力的1/5000，并采用滾珠導套替代滑動導套，可將導向間隙從0.1mm降至0.02mm。
　　側模加固設計：在側模外側增設預緊裝置，如某半導體封裝企業通過加裝液壓預緊缸，使側模預緊力達50噸，消除外翻風險。
　　3.工藝參數智能控制
　　壓制速度分級調控：采用多段速控制，如某陶瓷壓坯機將壓制過程分為快速下行、慢速加壓、保壓三階段，使側向力降低40%。
　　溫度場均勻化：在模具中嵌入熱電偶與加熱絲，通過PID控制實現模腔表面溫差≤3℃。某碳纖維成型企業采用此方案后，產品廢品率從12%降至2%。
　　自動油壓機側模外翻是液壓系統、模具結構與工藝參數共同作用的結果。通過液壓系統調控、模具結構剛性增強、工藝參數智能控制及預防性維護體系的建立，可系統性解決這一行業難題。
